Гидравлический буфер

Подбор гидравлического буфера: энергия, усилие, ход штока

Подбор начинается с кинетической энергии, которую буфер должен поглотить: она рассчитывается из движущейся массы и скорости в момент наезда на упор. Полученное значение в кДж сравнивают с энергоёмкостью (W), указанной для каждой модели в таблицах выше; ёмкость выбранной модели должна превышать расчётную энергию с разумным запасом.

Вторая проверка — усилие: значение F в таблицах показывает нагрузку, которую буфер передаёт на тупиковый упор и подкрановую конструкцию при ударе, — именно эту цифру запросит инженер-конструктор. В пределах одного типоразмера больший ход штока даёт более длинный тормозной путь, плавное замедление и меньшее усилие на конструкцию: в типоразмере HB 100 усилие снижается с 420 кН при ходе 100 мм до 330 кН при 800 мм. Обозначение модели читается напрямую: HB 100 500 — типоразмер 100 с ходом 500 мм (175 кДж, 390 кН).

Области применения: мостовые, козловые и портовые краны

Буферы серии HB применяются на мостовых кранах, козловых и полукозловых кранах, портовых и судостроительных кранах, а также на тяжёлых технологических кранах металлургических производств. Буфер устанавливается либо на концевую балку крана, либо на тупиковый упор кранового пути; та же серия используется и для механизма передвижения тележки — масса и скорость тележки отличаются от крановых, поэтому буферы моста и тележки подбираются отдельно по тем же таблицам.

Каждая модель при заказе конфигурируется для работы в помещении или на открытой площадке; для агрессивных сред — морское побережье, химические производства, сильная запылённость — наряду с обычным предусмотрено отдельное исполнение. Четыре типоразмера перекрывают диапазон от 15 до 435 кДж: от лёгких цеховых кранов до самых тяжёлых режимов в конце пути.

Гидравлический, пружинный или полиуретановый буфер?

Мы производим все три типа буферов, поэтому сравниваем их без предвзятости. Полиуретановые буферы — экономичное и не требующее обслуживания решение для стандартных цеховых кранов с небольшими скоростями и энергиями. Пружинный буфер воспринимает больше энергии, но не рассеивает её, а накапливает: при отдаче кран отбрасывается назад, что усиливает раскачивание груза.

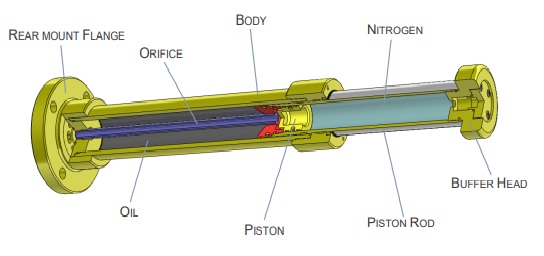

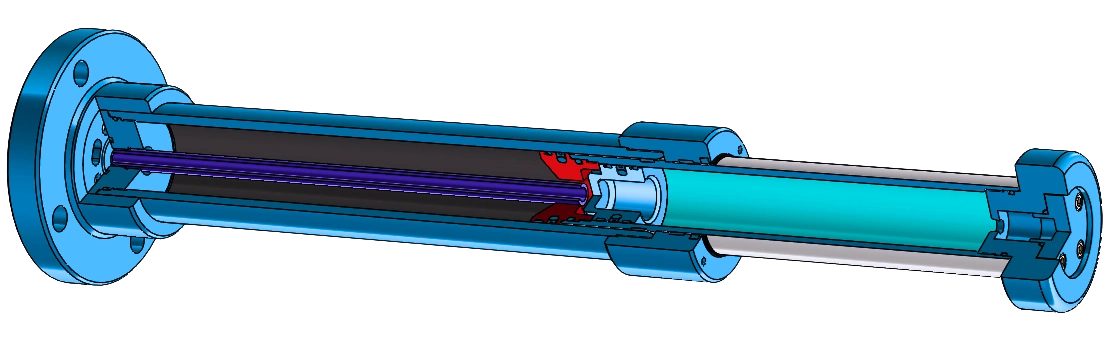

Гидравлический буфер преобразует энергию удара в тепло при дросселировании масла через калиброванные отверстия: отдача практически отсутствует, замедление остаётся управляемым и почти равномерным по всему ходу штока, а энергоёмкость при тех же габаритах — наибольшая из трёх типов, до 435 кДж в серии HB. Для скоростных кранов, больших масс, портов и металлургии правильный выбор — гидравлика; для лёгких тихоходных кранов в помещении может быть достаточно полиуретана или пружины.

Заказ и исполнение: крепление FM/RM, цвета, нестандартный ход

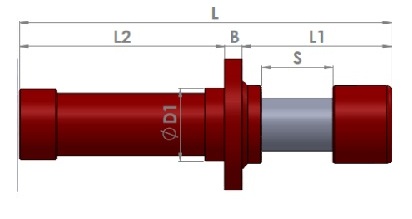

Каждый буфер HB изготавливается под заказ. Доступны два варианта крепления — за передний фланец (FM) и за задний фланец (RM); схемы монтажа выше показывают оба варианта с размерами фланцев и расположением крепёжных отверстий. Шесть стандартных цветов позволяют согласовать буфер с цветовой схемой предприятия или требованиями к заметности.

Если задача выходит за рамки 60 стандартных моделей — нестандартный ход штока, иная разболтовка фланца или замена существующего буфера один в один — инженерный отдел определит подходящее исполнение вместе с вами по вашим размерам и данным о режиме работы. KRANHAUSS производит крановое оборудование в Анкаре с 2004 года и экспортирует более чем в 50 стран; среди сертификатов — ISO 9001, ISO 3834-2 и EN 1090.
